  储气罐


高压储气罐(2.0～7.0MPa）




品　　牌：申江牌储气罐


容　　积：0.3～40【m3】



排气压力：2.0～7.0【MPa】



材　　质：Q345R/SUS304


介       质：空气、蒸汽、氮气、氧气、水



使用年限：10~15年

  储气罐（压力容器），又名压缩空气储气罐，是专门用于储存压缩空气的压力容器，主要用于
  存气缓冲，同时起稳定系统压力的作用，避免空压机频繁加卸载和除掉大部分的液态水。


  全国免费热线：13918664322



  • 产品详情
  • 产品参数

  储气罐压力表
  储气罐压力表的主要作用是显示罐体内介质压力的指示表，压力表每年应校验一次
  ，有检验合格证，使用中如果发现压力表损坏，应及时更换，确保压力表指示准确。


















压力表




储气罐安全感阀




当储气罐压力超过规定值时，可以释放压力，使罐体内的压力小于规定值。


  一般气体的安全阀会装在罐体侧面或上面。










安全阀


  储气罐作用
  与空压机、冷干机、过滤器等设备配套使用，组成工业生产上的动力源压缩空气站。














储气罐

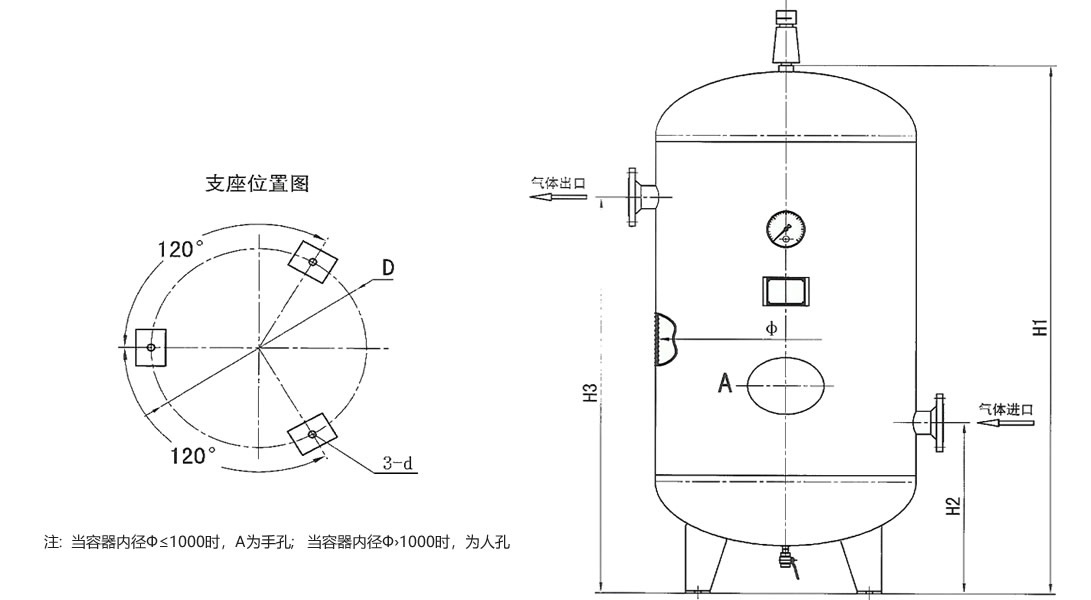

  CAD储气罐图纸



碳素钢和低合金钢储气罐（2.5MPa~4.0MPa）



序号 规格 设计
温度°C		 容量总高H1 容器
内径φ 		进气口 出气口 支座 安全阀
接口 		排污阀
接口
容积/工作压力 H2 DN 螺纹式 H3 DN 螺纹式 D d
1 0.3/2.5 110 1476 600 658   Rp11/2 1058 　 Rp11/2 420 20 Rp3/4 R1/2
2 0.3/3.0 1476 658 1058
3 0.3/4.0 1480 660 1060
4 0.6/2.5 110 1866 700 683   Rp11/2 1498 　 Rp11/2 490 24 Rp3/4 R1/2
5 0.6/3.0 1870 685 1500
6 0.6/4.0 1874 687 1502
7 1.0/2.5 110 2311 800 693 65 Rp11/2 1903 65 Rp11/2 560 24 Rp1 R1/2
8 1.0/3.0 2315 695 1905
9 1.0/4.0 2319 697 1907
10 1.5/2.5 110 2745 900 740 65 Rp2 2300 65 Rp2 630 24 Rp1 R1/2
11 1.5/3.0 2749 742 2302
12 1.5/4.0 2753 744 2304
13 2.0/2.5 110 2800 1000 765 80 Rp2 2325 80 Rp2 700 24 Rp11/4 R1/2
14 2.0/3.0 2804 767 2327
15 2.0/4.0 2812 771 2331
16 2.5/2.5 110 2854 1100 792 80 　 2352 80 　 770 24 Rp11/4 R1/2
17 2.5/3.0 2858 794 2354
18 2.5/4.0 2866 798 2358
19 3.0/2.5 110 2944 1200 857 80 　 2417 80 　 906 24 Rp11/2 R3/4
20 3.0/3.0 2948 859 2419
21 3.0/4.0 2960 865 2425
22 4.0/2.5 110 3058 1400 919 100 　 2479 100 　 1050 24 Rp11/2 R3/4
23 4.0/3.0 3062 921 2481
24 5.0/2.5 110 3788 1400 919 100 　 3019 100 　 1050 24 DN50 R3/4
25 5.0/3.0 3792 921 3021
26 6.0/2.5 110 4418 1400 939 125 　 3659 125 　 1050 24 DN50 R3/4
27 6.0/3.0 4422 941 3661
28 8.0/2.5 110 3230 2000 1095 125 　 2375 125 　 1500 32 DN50 R3/4
29 8.0/3.0 3234 1097 2377
30 10.0/2.5 110 3830 2000 1095 150 　 3005 150 　 1500 32 DN65 R3/4



★本表中0.3m³ 、0.6m³、1.0m³、1.5m³、2.0m³ 两种规格储气罐进出口为螺纹接头品种。
★本表中1.0m³、1.5m³、2.0m³ 三种储气罐进出口为螺纹接头和法兰两种。
